Voilà , je fais appel aux connaisseurs des modèles enduro de 1975 / 76 . Je viens de dépoiler le cadre , et je me pose qques question sur certaines excroissances ....

   Celle ci , par exemple , au niveau de la boucle ar. : elle me parait pas être d'origine ....

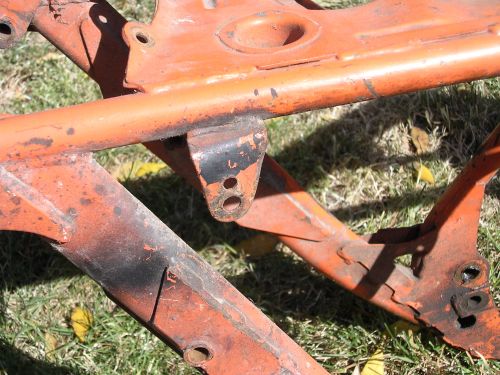

   Celle là , par contre , a l'air d'origine , mais me semble  pliée  d'une drole de façon . Et à quoi sert elle ? Fixation  de l'échappement ou du cache latéral dt ?

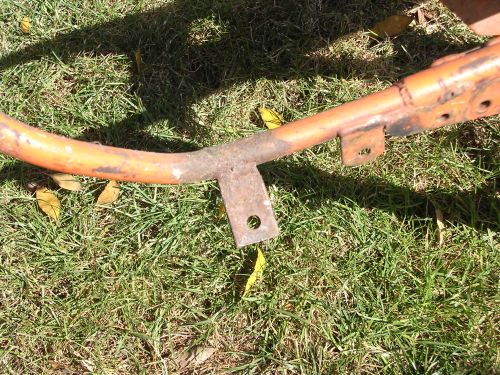

   Allez , on passe à l'avant du cadre ou il y a eu un massacre au niveau de la fixation de la bobine :/:/:/

    La patte de fixation de cette bobine ne se trouve pas plutôt qques cm. en arrière , là ou on voit une trace de soudure ?

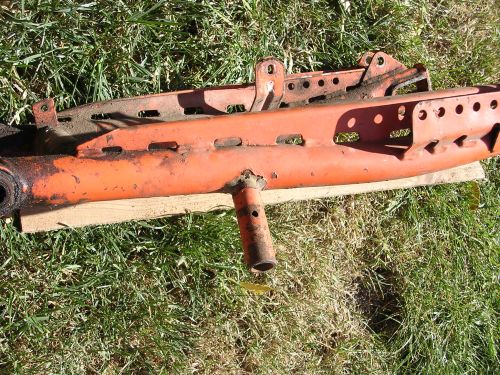

On termine par le B.O. qui a aussi sa petite bizarrerie .

   Origine ou pas ???? support de béquille ou ... ??????
A vos claviers , les spécialistes ..... et merci d'avance ... :):):)

   etienne

Pour la dernière photo, je pense plurôt à un ebéquille, bien que je trouve le poit d'ancrage bien en arrière pour assurer un équilibre correct ...

Pour les autres photos, c'est plus compliqué je ne suis pas certain de bien situer où se trouvent les pattes.

Néanmoins je pense à des supports pour caches latéraux. Il me semble que le cache latéral droit tenait avec 2 fixations dont celle située dans la partie supérieureet en arrière du cache latéral, se faisait sur une aggraphe fixée sur la patte ...


Mais bon, ce ne sont que des souvenirs lointains !

OK , merci pour ton avis , Michel .
Tiens , j'ai oublié de demander ça aussi : le RAL pour la peinture du cadre , 9006 ?

Photos visible en haute déf. sur www.vintagedirtbikeparts.net/VintageKTMPho...

Il y a aussi sur addict, www.ktmaddict.fr/forum/p39864-05-02-2011-1...

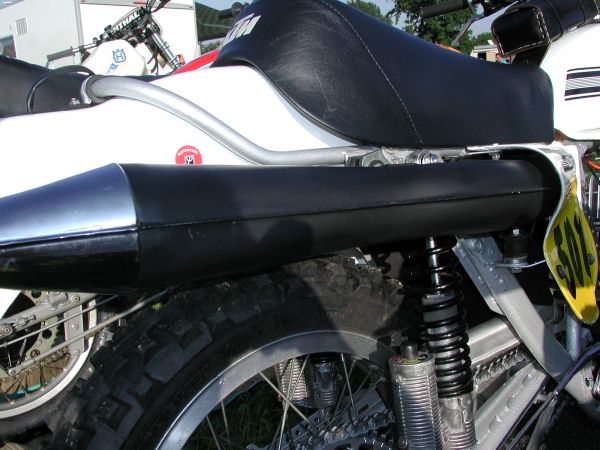

#image1#

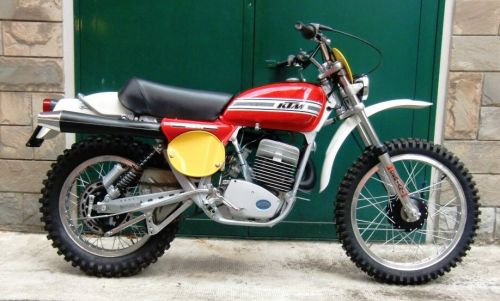

#image2#

Ma che bella !!!!!!!!!!! Quand j'en serai là ( si j'y arrive ) , ben , je serai heur-eux ....😎😎😎😎

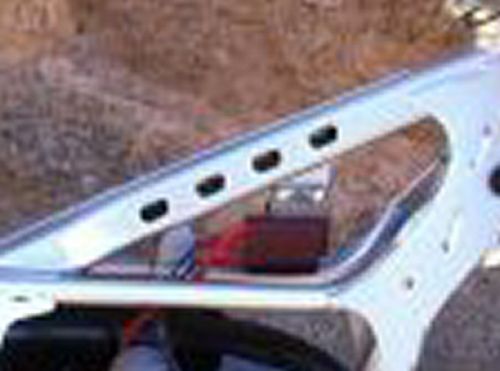

La patte de béquille est un fer plat triangulaire.

GS-600-XC a écrit :

Photos visible en haute déf. sur www.vintagedirtbikeparts.net/VintageKTMPho...

Merci Didier , j'ai déjà réponse pour 2 éléments de ma question : le B.O. et la patte sur la boucle ar.

GS-600-XC a écrit :

La patte de béquille est un fer plat triangulaire.

Kif- kif sur la GS 77 . En vente chez Pillon Dorino ....

La bobine aussi. :clin:

Essaye de voir avec RIDESHOP. Il pourrait faire des tofs des pattes douteuses.

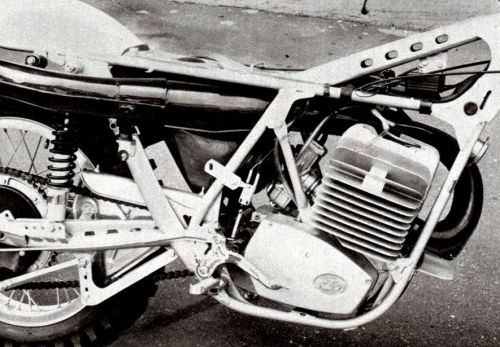

Essai 250 GS 1975 Motocyclismo :

Est-ce la même moto sur les deux photos? 😳

Les amortisseurs ne sont pas montés pareils. :hein: L'un incliné, l'autre quasi droit. :mick

oui c'est la même, on voit en arrière plan l'amorto droit...

GS-600-XC a écrit :

Est-ce la même moto sur les deux photos? 😳
Les amortisseurs ne sont pas montés pareils. :hein: L'un incliné, l'autre quasi droit. :mick

Oui, c'était juste pour montrer les différentes positions possibles.
Vous pouvez télécharger cet essai sur Rugginose :
http://rugginose.forumfree.it/?t=50363342

Étienne, va faire un tour ici :  message #930  www.ktmaddict.fr/forum/p45417-Aujourd%27hu...

C'est un cadre de 400, mais les pattes près de la bobine sont bien visibles.

Yes , merci Didier , je commence à y voir plus clair : je vais contacter KTMGS .

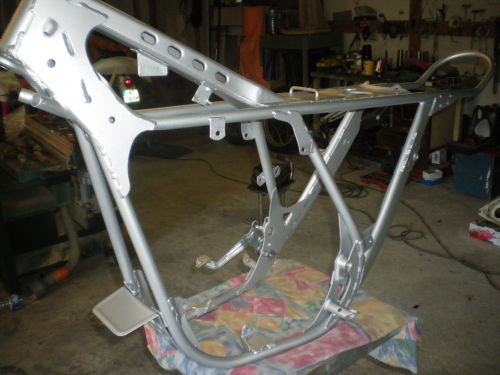

Bonjour  Je viens de terminé une "restauration 240 GS de 76" titre du post qq photos peuvent t'intéresser


Pour moi

Photo 1 => pas d'origine

Photo 2 => la patte doit être horizontale et elle est la fixation supérieure du cache latéral droit

Photo 3 => un massacre la patte doit être plus en arrière au niveau de la soudure comme tu le mentionne

Photo 4 => pas d'origine

Cordialement Serge

je confirme mais je ne suis pas un expert  pour moi la patte de maintient  supérieur de la plaque latérale n est pas bonne non plus beaucoup trop grande on voit sur les photos de jmo une toute petite patte  sur  mon  400 c est identique sur  mon 250 75 elle n existe pas de plus pour le maintient il y a  une cornière démontable qui part du support de pot  qui est sur le tube ovale   #image1##image2#

mapoule27 a écrit :

Bonjour  Je viens de terminé une "restauration 240 GS de 76" titre du post qq photos peuvent t'intéresser


Pour moi

Photo 1 => pas d'origine

Photo 2 => la patte doit être horizontale et elle est la fixation supérieure du cache latéral droit

Photo 3 => un massacre la patte doit être plus en arrière au niveau de la soudure comme tu le mentionne

Photo 4 => pas d'origine

Cordialement Serge

Salut Serge ,
   merci pour tes précisions . Pour ce qui est de la patte de fixation de la bobine , la mienne n'est pas tout à fait à la bonne place , je vais faire ressouder tout ça par une personne compétente vu que je ne sais pas souder . Mais sur les photos postées par Didier dans ses messages #10 et #16 ainsi que sur ton cadre www.ktmaddict.fr/forum/t2095-Restauration.... , on voit une 2ème patte : elle sert à quoi ???

KTMGS a écrit :

je confirme mais je ne suis pas un expert  pour moi la patte de maintient  supérieur de la plaque latérale n est pas bonne non plus beaucoup trop grande on voit sur les photos de jmo une toute petite patte  sur  mon  400 c est identique sur  mon 250 75 elle n existe pas de plus pour le maintient il y a  une cornière démontable qui part du support de pot  qui est sur le tube ovale

Bruno , j'ai essayé de te répondre par message privé , mais ta boite est pleine !!!! Tu peux faire le ménage stp ?:D:D:D:D

c est fait  merci

Bonjour

La patte de ta photo 2 fait environ 45mm en partant du cadre et elle sert bien à la fixation du cache droit et est est en principe horizontale.

la patte du dessous comme le montre la photo #19 est la fixation de la ligne d'échappement et il y a une équerre vissée pour la deuxième fixation du cache .

La patte percée la plus proche de la colonne de direction est la fixation de la bobine d'allumage l'autre patte je pense est la fixation du régulateur de tension.

Serge

Ps je ne peux pas envoyer de photos car le numérique est HS

La Deuxieme Patte Est Pour Fixer Un Domino Pour Le Branchement Electrique

Ok
je me demandais à quoi pouvais servir  cette patte, mais ou se fixe le régulateur de tension qui existe sur le schéma électrique ? je ne sais même pas à quoi il ressemble car la 240 que j'ai restauré ne l'avait pas.

Serge
