Bonjour

Je vous expose mon problème,je restaure actuellement un 240 gs de 89, biensur l allumage est HS
j avais dessus quand je l ai récupéré un allumage PVL bidalot avec une bobine rouge ( peut-être motoplat) et le fameux boitier digital control
Rien n était branché et la couleur des fils ainsi que le nombre ne correspondent pas !
J ai acheté d occasion un allumage mvt avec bobine et digital control mais je n arrive pas à comprendre les branchements toujours un problème de couleur de fils qui ne correspondent pas entre chaque éléments
Si quelqu'un pouvez me donner un schéma ou des photos des branchements je suis preneur

Merci de votre aide

Poste des photos de ce que tu as. Références, connecteurs, couleurs de fils... bien visibles.  ;)

Bonjour

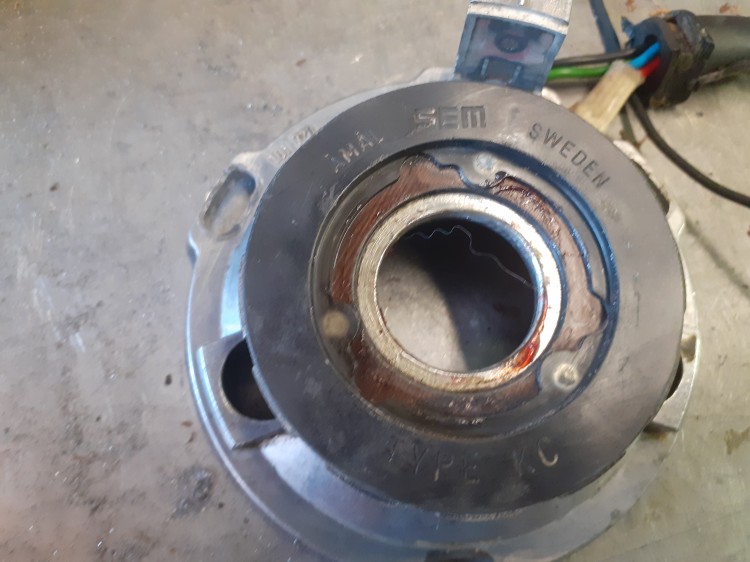

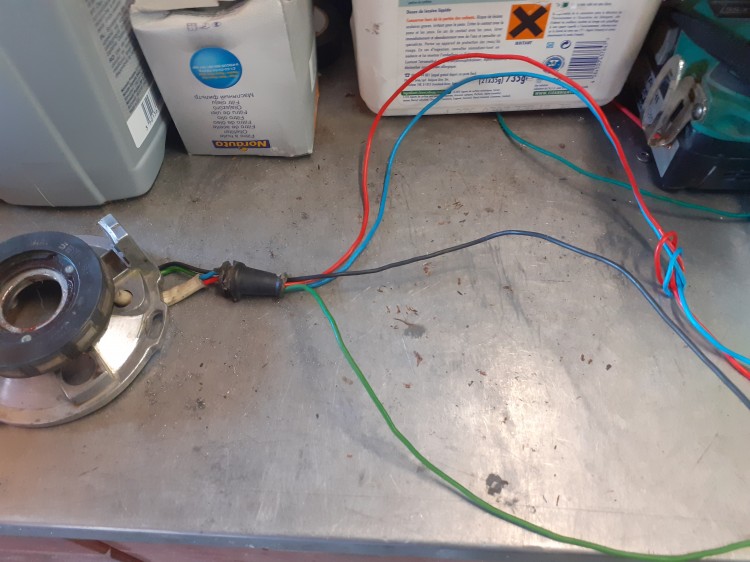

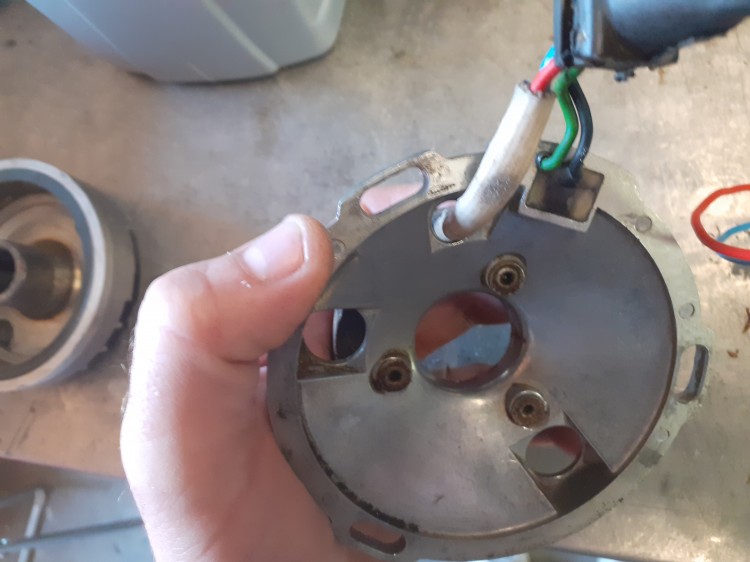

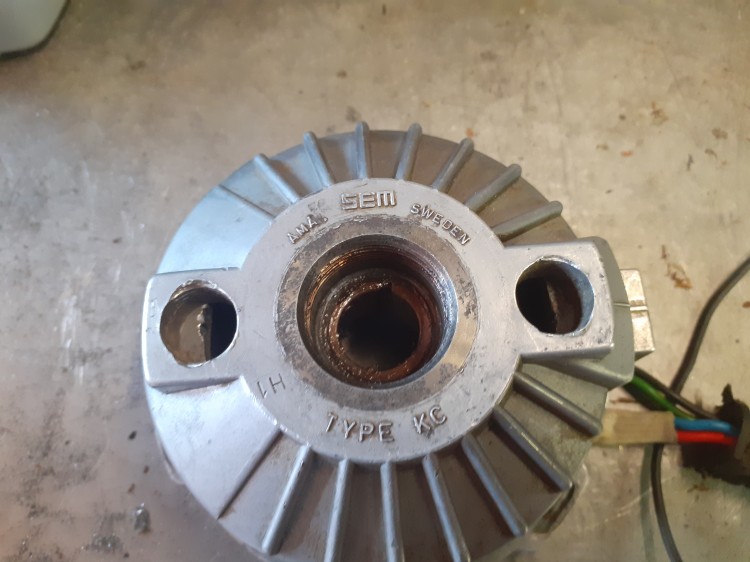

Ici le SEM type KC

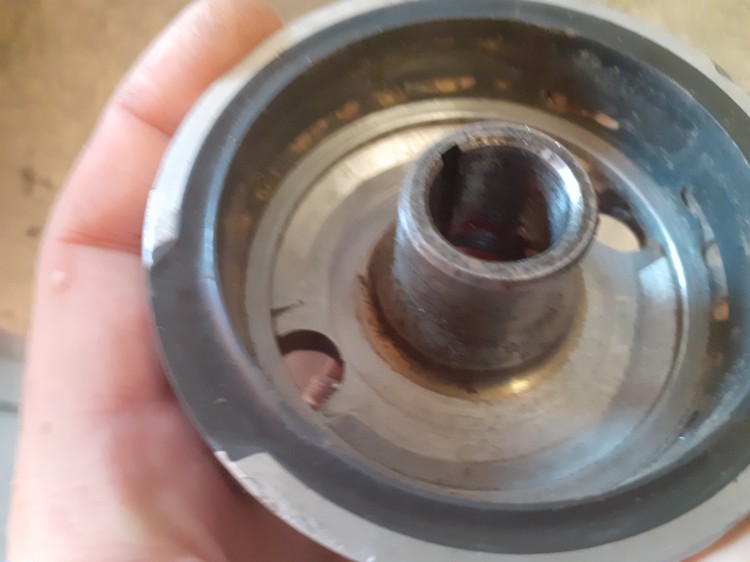

On voit des marque d usure dans le rotor, mais j en ai vu des pires fonctionner

Ensuite les 3 bobines en ma possession

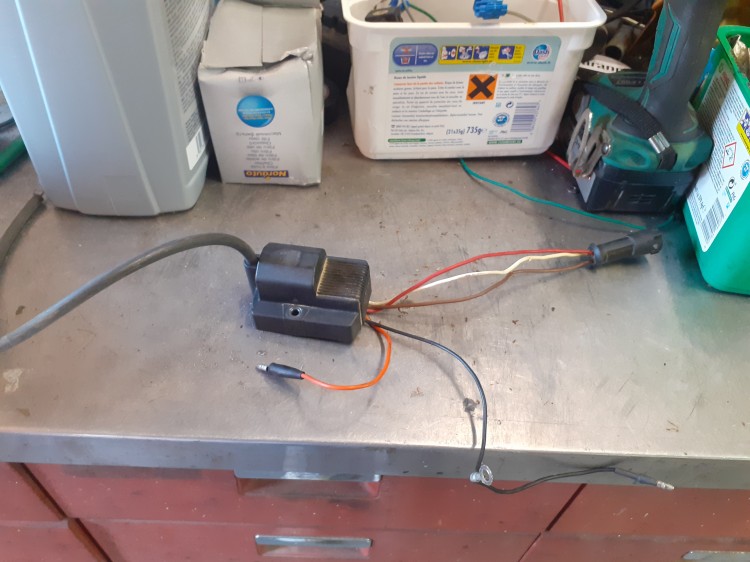

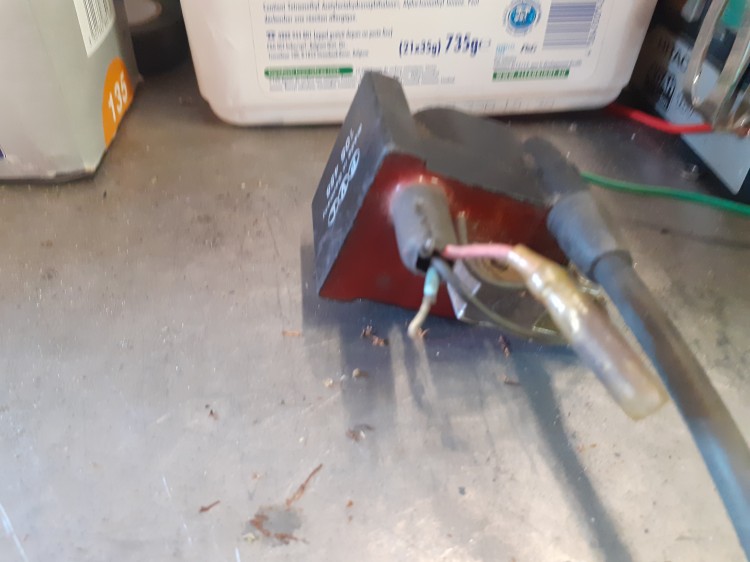

La motoplat

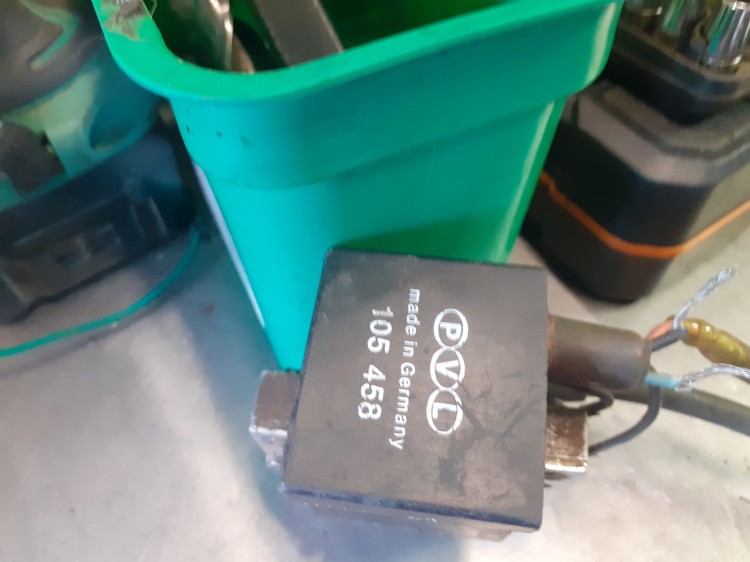

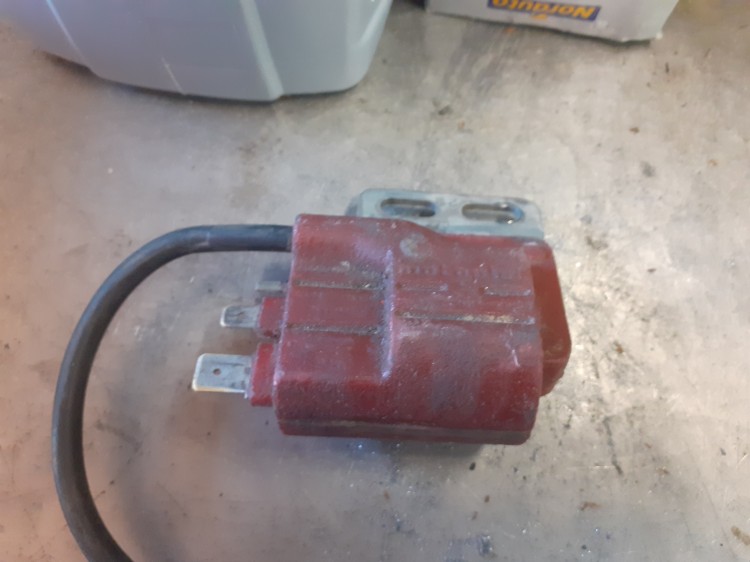

La pvl

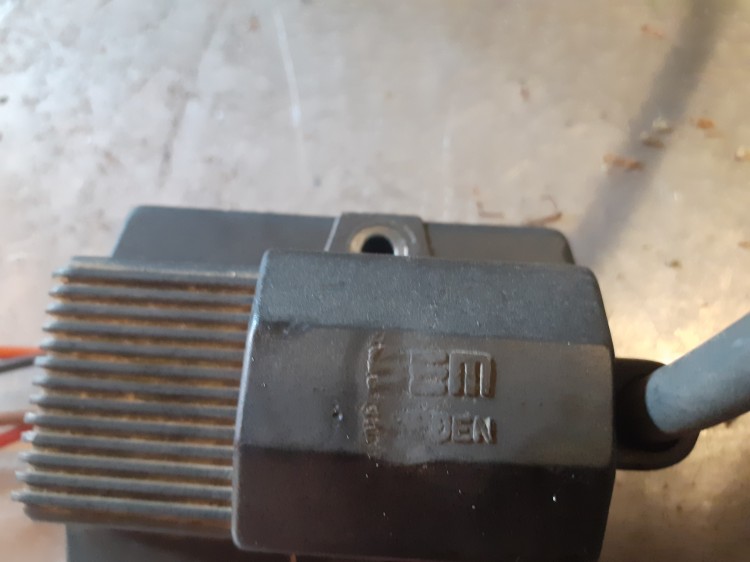

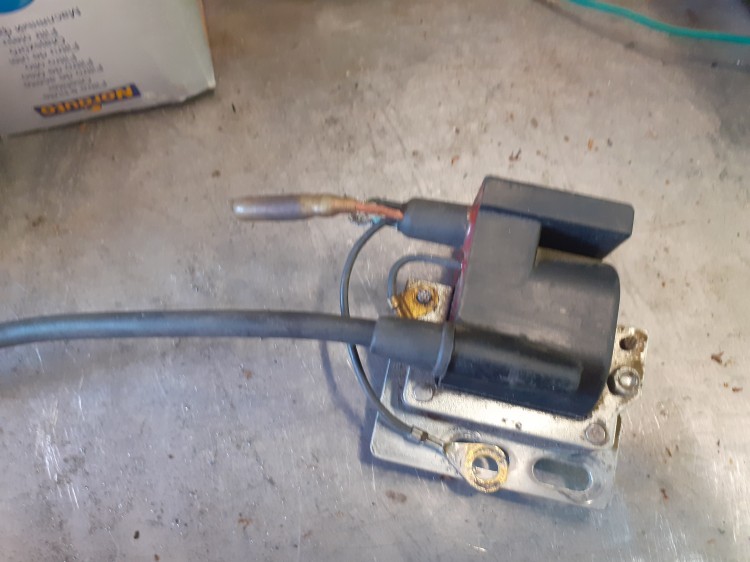

La SEM

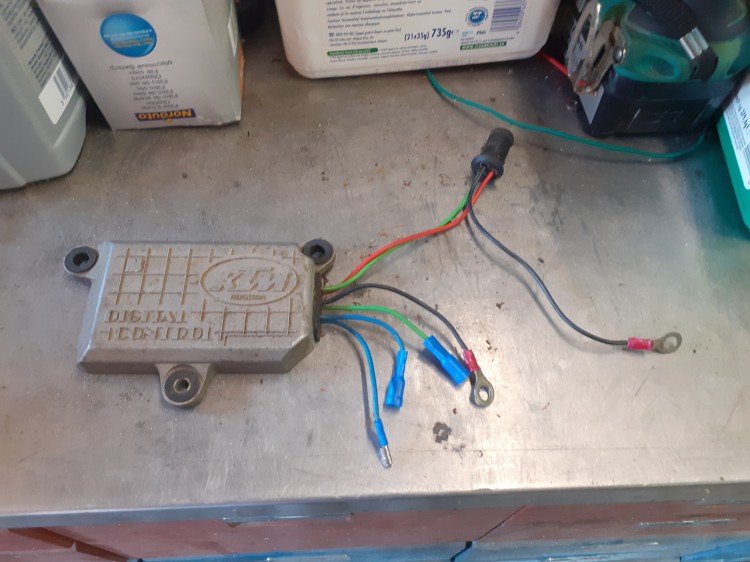

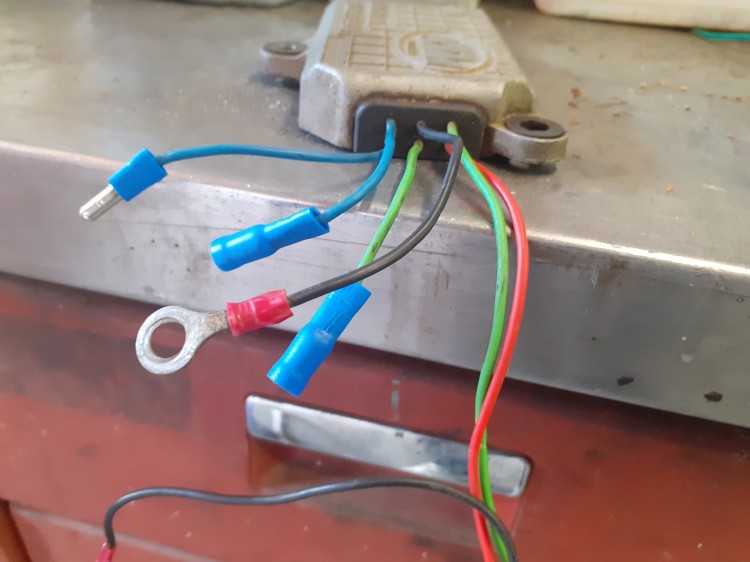

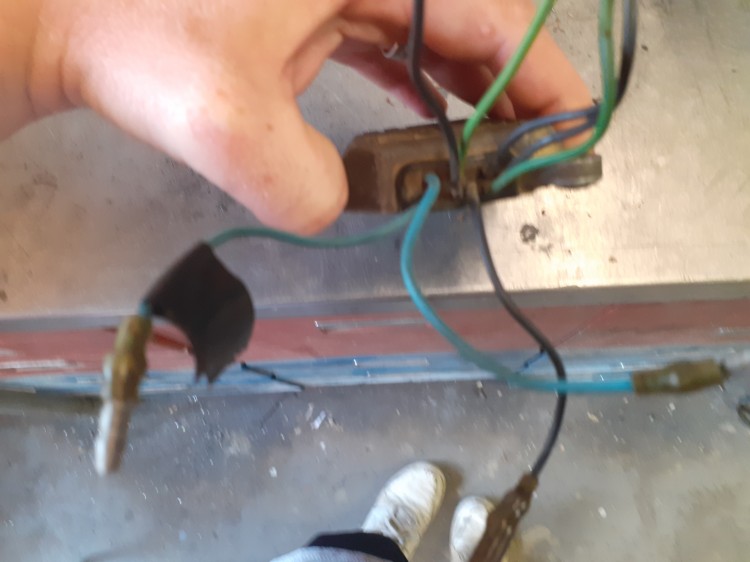

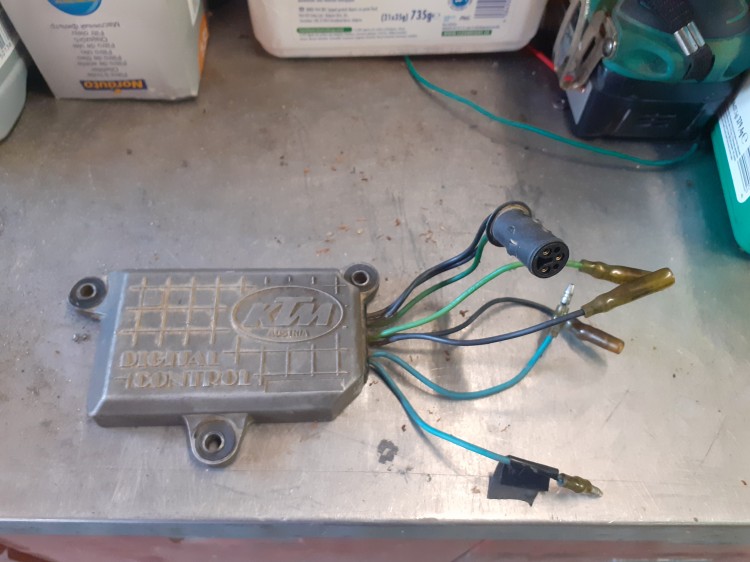

Et enfin les 2 digital control

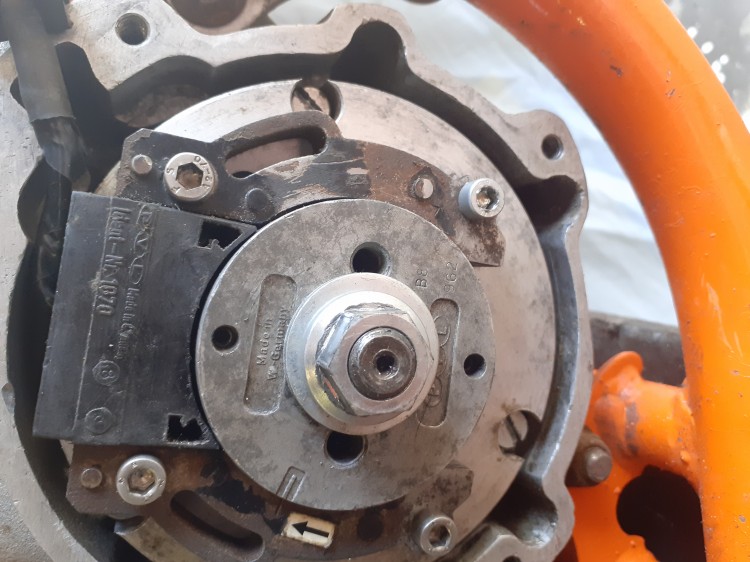

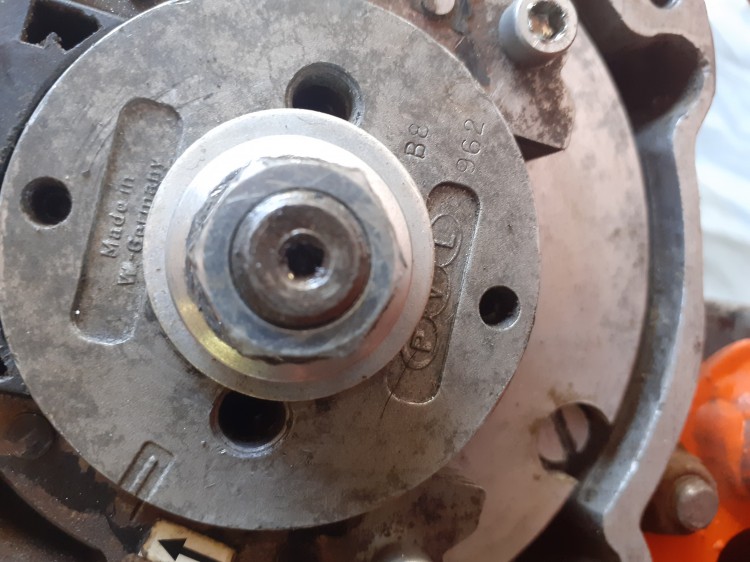

Et voici le rotor et stator pvl bidalot

Bonjour je suis en train de rénover une ktm 240 de 1989 mais je n'est pas les boîtier digital contrôle il n'y a pas de clavette et ce n'est pas du tout le même je n'est pas le même du tout je vais essayé de vous poster une photo

Fais un tour sur le site PVL, il y a les instructions de câblage.
pvlignitions.com/shop-us/technical-instruc...

N'essaye pas de panacher les pièces, à part les griller...  :/

Dans la doc KTM, tu as les schéma pour le SEM/Digital Control.
Le CDI Motoplat ne fonctionne qu'avec son stator, que tu n"as pas

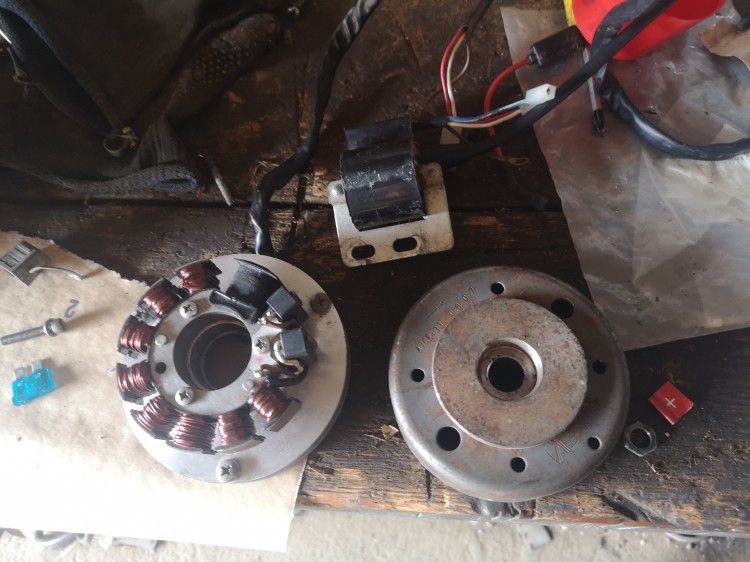

Voila moi ce n'est pas du tout le. Même allumage

Oui moi j'ai un allumage qui ne correspond pas donc je ne sais pas trop si il peut être compatible j'ai envoyé une photo
Et aussi j'ai envoyer des photos sur le forum que j'ai fait à propos de la boîtes qui ne passe pas la 1 peu être que tu pourras m'aider ?
Merci pour tout  🙂

Il y a pas mal d'info chez les site de Kart.
Exemple, le stator 1070 est référencé.
www.kartwiki.com/index.php/PVL

Tu dis avoir un allumage MVT, sur tes photos, je vois un SEM, stator, rotor,  bobine et Digital Control. Ensuite le PVL, avec stator, rotor et bobine. Et enfin un CDI Motoplat.

Le pvl c est celui pris en photo posé sur la moto

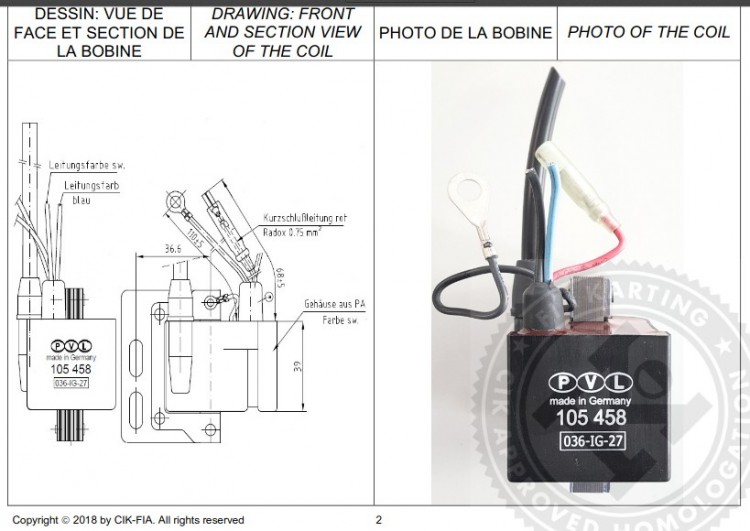

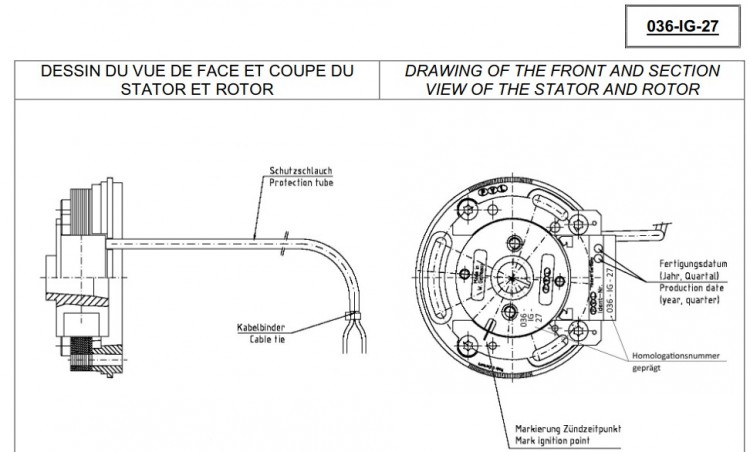

La doc de ton PVL
pvlignitions.com/shop-us/wp-content/upload...

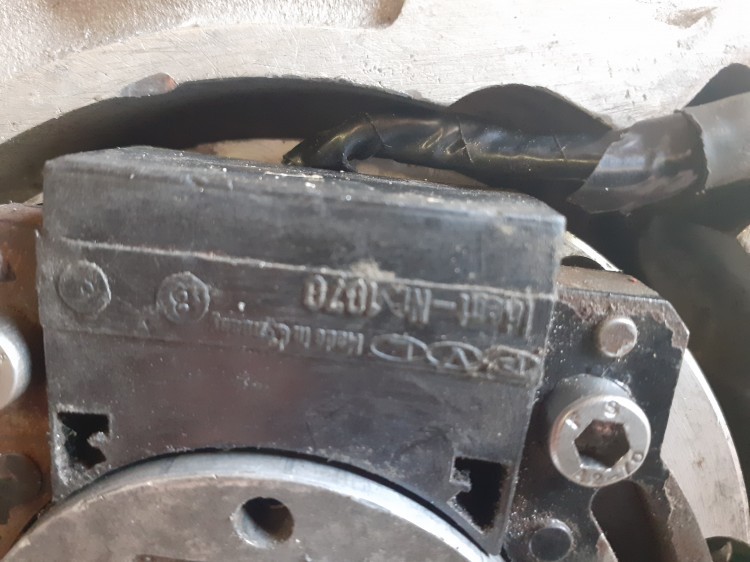

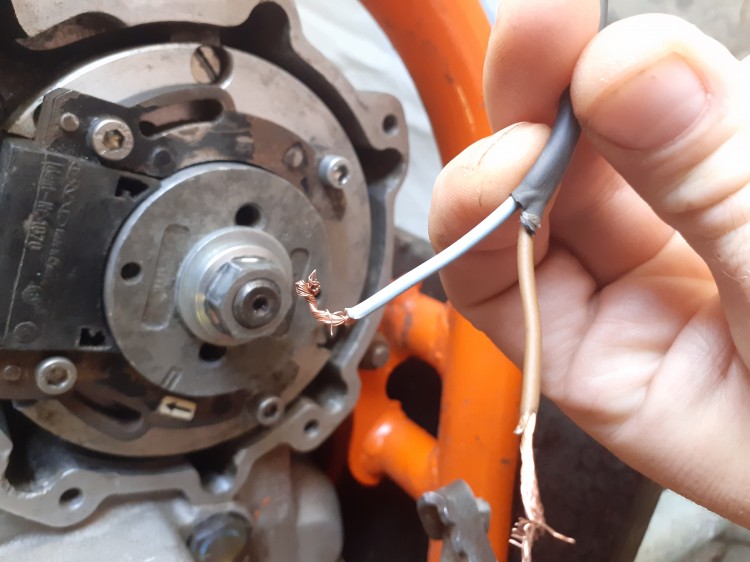

Regarde à l’arrière du stator PVL, sous l'adhésif, j'ai l'impression que ça été bricolé. Tu devrais avoir un fil bleu et un noir.

Ktm 240 gs 1989 a écrit :

Oui moi j'ai un allumage qui ne correspond pas donc je ne sais pas trop si il peut être compatible j'ai envoyé une photo
Et aussi j'ai envoyer des photos sur le forum que j'ai fait à propos de la boîtes qui ne passe pas la 1 peu être que tu pourras m'aider ?
Merci pour tout  🙂

Pour ma part j ai eu un problème de passage de vitesse au remontage c était la fourchette qui était abîmé je l ai légèrement limée pour ebavurer les défauts et depuis c est nickel tout passe bien

Moi les vitesse passe super bien toute mais c'est au niveau de la commande que ça merde pourtant c pas compliqué ça me soûle de pas voir ou est le problème

Essayez de rester sur les posts spécifiques, sinon ça va tourner à l'allumage qui monte pas en 5éme et l'étincelle qui reste en quatre.
Je dis ça, je dis rien, mais si ça tourne au mélange à 100%, ne compter  pas sur bibi.  🙂

gs-600-xc a écrit :

La doc de ton PVL
pvlignitions.com/shop-us/wp-content/upload...

Regarde à l’arrière du stator PVL, sous l'adhésif, j'ai l'impression que ça été bricolé. Tu devrais avoir un fil bleu et un noir.

Oui effectivement j ai retiré l adhésif les fils de départ sont bien bleu et noir mais la réparation a été bien faite

Donc les couleurs correspondent avec celles du CDI.  🙂

Ok donc le noir etl e bleu du stator sur noir et bleu de la bobine
Le second jour de la bobine a la masse
Et le rouge il sert à quoi?

Mais dans ce type de branchement on ne se relie pas au digital control ?
A quoi sert il?
Puis je avoir de l allumage sans ce boitier digital control ?

Rouge à la masse = coupure d'allumage.

Le Digital Control fait partie de l'allumage SEM.

Il y avait SEM sans DC et avec DC.

Je récapépète:

Rotor PVL, stator PVL N°1070,  CDI PVL  N°105458 = un ensemble d'allumage

Rotor SEM, stator SEM, CDI SEM, Digital Control = un ensemble

Ok merci pour toutes ces infos
Je vais partir sur le PVL comme ça j elimine ce fameux digital control qui m a l air d etre une belle m****e
Par contre pour l allumage pvl dois je mettre la clavette car si je la met la je ne tombe pas bien quand je met le stator les repères stator/rotor ne sont pas du tout alignés

Essaye déjà de voir si tu as de l'allumage!  ;)  Le calage viendra après  😀
Avec clavette , c'est mieux mais comme c'est de l'adaptable, elle ne tombera pas au bon endroit.

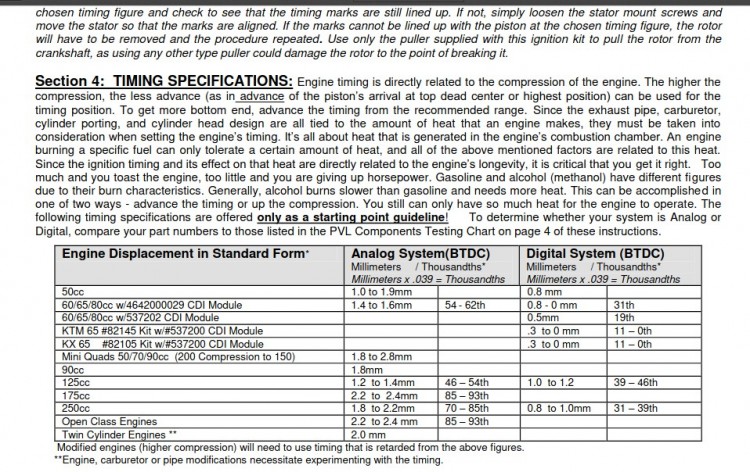

La doc qui va bien:  ;)
huskyoutlet.com/i/u/6144735/f/Ignitions/PV...

Extrait:

Merci pour tout j ai enfin de l étincelle a la bougie

Cool  😎 J’espère que tu nous fera profiter du son de la belle, quand elle tournera.  ;)

Bien sûr,pas de problème
